ドイツ Fluid.iO社製インライン式粘度計ビスコスコープ®は25年以上にわたり化学工業、石油化学工業、医薬品・化粧品産業、食品産業など幅広い分野において、製造プロセスの品質管理と最適化に使用されてきました。
幅広い粘度レンジに対応するとともに、温度レンジにも対応する機器構造を採用しています。
生産プロセスを最適化にする信頼性の高いメンテナンスフリーのインライン式粘度計をお探しですか。当社の粘度計は解決策を提供します。 ビスコスコープ®インライン式粘度計は粘度と温度をリアルタイムで測定できます。インライン式粘度計は、連続・バッチプロセスに適しています。

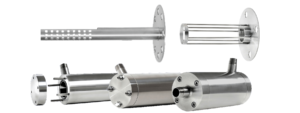

モジュール式プロセス粘度計は、一般的な設置から極めて特殊な設置まで、殆どすべての産業分野で使用できます。トランスミッタをプロセスの制御システムに接続することがなく、スタンドアロンシステムとして使用する場合、ViscoView®ソフトウェアを使用してデータを記録できます。チューブアダプタ、フローセル、保護管、浸漬管、プロトコルおよびインターフェースコンバータで当社の製品ラインアップは完全です。
高品質なステンレス製で、その合理的で堅牢な設計が印象的な製品です。プロセス液と接触するすべての部品は完全に溶接仕上げになっています。可動部品は摩耗せず、センサーハウジングの内部の損傷がプロセス側へ漏洩するようなことはありません。温度に粘度が大きく影響を影響を受けるため、各センサの内部には、Pt100温度計が組み込まれています。
つまり、粘度と温度を同じ箇所で同時測定でき、この2つのパラメータは温度補償された粘度を決定するために不可欠です。
特長としては、CIP/SIP対応、表面 Ra<0.2μm、デッドスペースのない設置または本質安全防爆があります。
シリーズ化されたセンサタイプVA-100は標準品として製造されており短納期です。
メンテナンスフリーのインライン式粘度センサにより、プロセスの粘度を直接測定し、リアルタイムで高い正確性と信頼性で測定ができます。
呼び径の小さいチューブおよびホースでのアプリケーションにおいて、インライン式粘度計を使用するには、チューブを大きくする必要があります。標準チューブへの拡張による、流速が低下し、滞留時間の増加により、液だまりやプロダクト変化がおこります。
インライン式粘度計は新たなアプリケーションを可能にする多用途性アクセサリです。
 |
|
 |
|

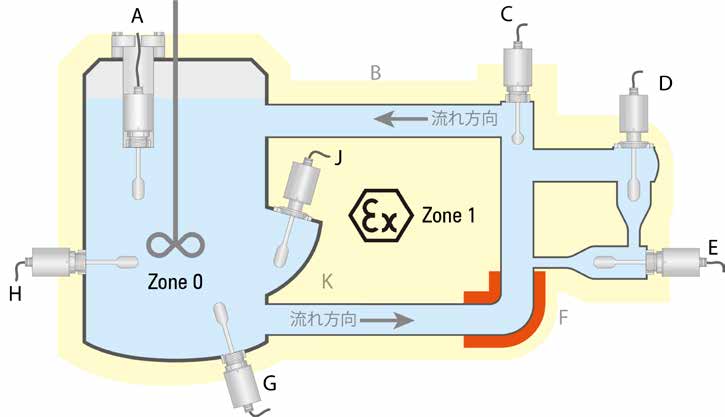

位置A：センサはフランジまたはネジ接続にて挿入管の底面に取り付けられる。挿入管は容器上面または容器側面に設置されることが多いです。 |
|
位置B:VA-100は設置には適しません。 |
|
位置C:センサを垂直に設置する場合は、設置部の立ち上がりを非常に短くするか、センサをNAE(振動防止エクステンション)仕様を追加して設置部内のエアポケットとなる空隙を塞ぐ必要があります。これによりセンサ検出部を流体中に完全に満たすことができます。 |
|
位置D:バリベント®コーナーケーシングなど、デッドスペースのない設置が可能です。 |
|
位置E:小さな呼び径の配管パイプでも設置を可能とするために、レジューサを使用してフローセルへセンサを設置することも可能です。 |
|
位置F:VA-100は設置には適しません。 |
|
位置G:タンク底部に設置する場合は設置部立ち上がりを非常に短くするか、センサにNAEを追加し、センサ検出部が立ち上がり部から完全に突出するように設置します。 |
|
位置H:閉止フランジや衛生フランジを使用した取り付けも可能です。 |
|
位置J:タンク壁面の「ポケット」形状に設置可能です。 |
|
位置K:VA-100は設置には適しません。 |
|
|
|

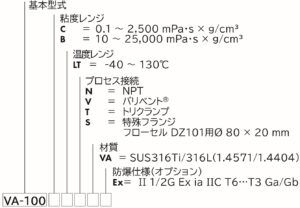

| 型式 | VA-100C | VA-100B | ||||
|
外観 |
|
|
||||
|
プローブ寸法 |
Ø 32×145mm |
Ø 32×120mm |
||||
| 測定レンジ[mPa･s × g/cm3] | 0.1 – 2,500 | 10 – 25,000 | ||||
|
再現性 |
±0.3% または ±1 Digit |
±0.5% または ±1 Digit |
||||
|
ディスプレイ表示値の精度 |
±2% または ±1digit |
|||||
| 材質 | SUS316Ti、SUS316L |
|||||
| 保護等級 | IP65 | |||||
| プロセス温度 | -10 – +130℃ | |||||
| プロセス圧力 | 真空から6.4MPa(接続方式による) | |||||
| プロセス接続 | NPTネジ、特殊フランジ、バリベント®、トリクランプ | |||||
| 設置 | タンク、配管、フローセルなど、独立して設置可能 | |||||
| ケーブル長 | 最大1,000m | |||||
| 流速 | 5m/秒まで(設置状況に依存) | |||||
| 防爆性能 | II 1/2G Ex ia IIC T6 – T3 Ga/Gb (オプション) | |||||
|
|
|
インライン粘度計ビスコスコープ®は複雑なパラメータである「粘度」を、ほぼすべての産業用途において、簡単、確実、メンテナンスフリーでリアルタイムにモニターできるモジュール式の測定システムを構築しました。
ビスコスコープ®は要求される測定条件によってVA-100、VA-300を中心とした製品ランナップから最適なセンサを選択しご使用いただけます。
| 医薬品・コスメ |
|
ビスコスコープ®は最適なプロセス管理・制御をサポートします。センサーはEHEDG認証済みで、衛生的な接続方式になっています。 ・デッドスペースを生じない設置方法 |
|
◆具体的な使用例 ヨードチンキ、歯磨き粉、ボディシャンプー、シャンプー、添加物(CMC)、クリーム、ローション、髪染め液、咳止めシロップ、ゼラチンカプセル、洗剤 |
| 食品 |
|
当社のプロセス粘度計ビスコスコープ®はチョコレートのおいしさを測ることはできませんが、粘度は心地よい口どけをもたらす食感のパラメーターです。 ・原材料の削減 |
|
◆具体的な使用例 増粘剤、乳製品、チーズ、粉ミルク、各種スパイス、各種ソース、ジャム、ケチャップ、マスタード、インスタントコーヒー、チョコレート、糖蜜、シロップ、クリーム |
| 化学 |
|
ビスコスコープ®はモジュール設計により、あらゆるアプリケーションに最適なシステムを構築することが可能です。 ・0.1 mPa.sから2,500,000 mPa.sまで対応 |
|
◆具体的な使用例 塗料、ラッカー、インク、ワニス、接着剤、シーラント、各種コーティング剤、ゴム、シリコーン、樹脂、ポリマー、化学繊維、界面活性剤、パルプ、製紙、スラリー、硝子溶融体 |
| 石油化学 |
|
カナダの草原から輸送される原油が-20℃であろうと、製油所で行われる接触分解が500℃であろうと、私たちは正確なビスコスコープ®プロセス粘度計を用意しています。 ・-20℃における石油製造プロセス |
|
◆具体的な使用例 原油、パイプライン、アスファルト、ビチューメン、バンカー輸、軽油、各種潤滑油 |
|
|
|
