入口チャンネル数
1ch、2ch、3ch
各入口ガス流量
0 ～ 200 mL/分
混合ガス最大流量
1ch 0.2L/分
2ch 0.4L/分
3ch 0.6L/分

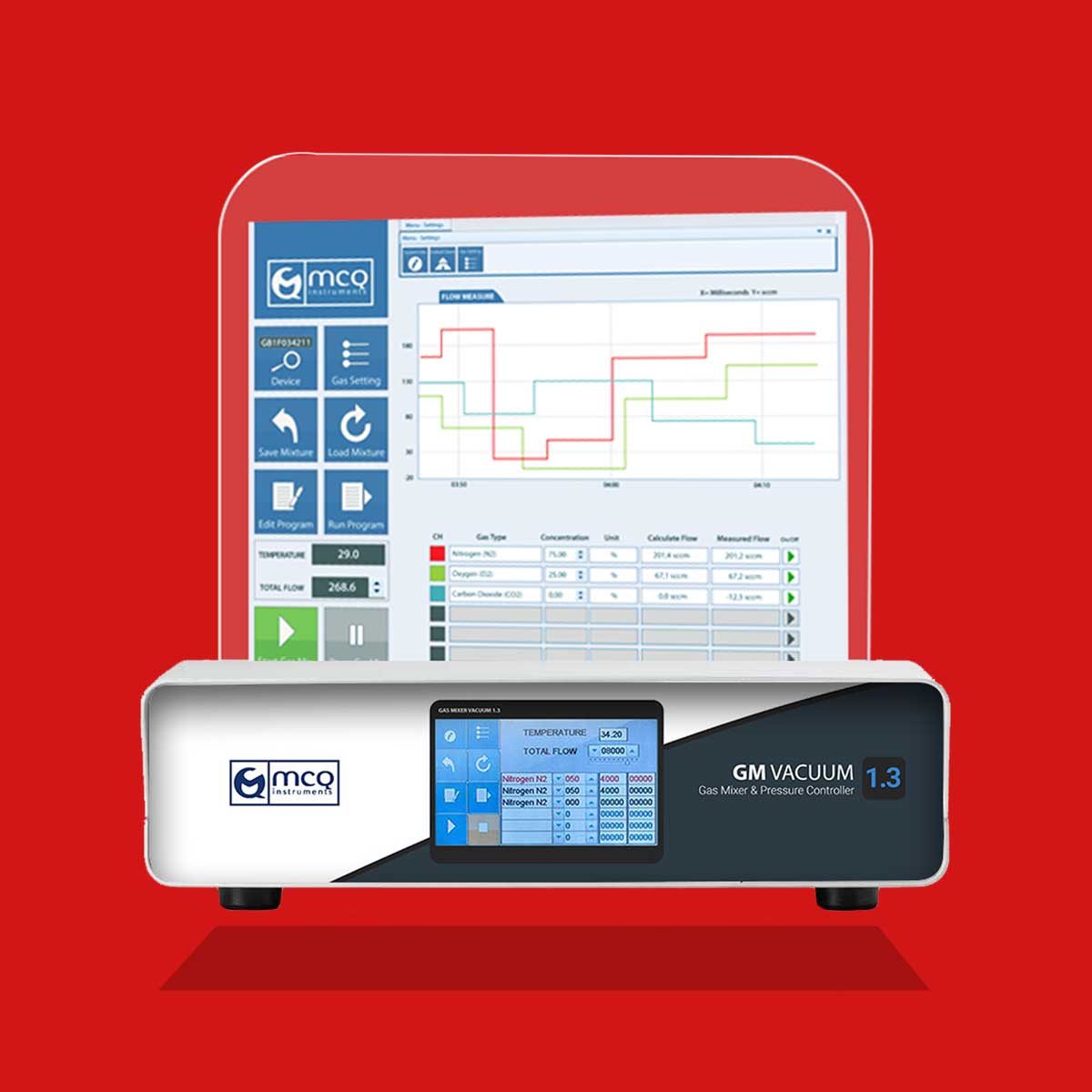

GM バキュームはガス混合・圧力制御に最適な装置です。この革新的な「組み合わせ」ソリューションは低流量・小流量におけるガス混合・希釈の実行・管理・測定・制御をいつでもすぐに使用できる状態でお届けします。分光研究にとって理想的ソリューションです。
トップクラスの品質、卓越した精度、完全自動化、直感的な操作を実現しました。ガス混合と圧力制御の同時実現による相乗効果を体験してください。
 |
◇高レベルのコンパクト性と汎用性 生成ガスの正確なガス混合と圧力制御を達成する問題は、常にかさばる機器と手動調整による常時監視を必要としていました。 |
 |
◇ガスサンプルの特性評価のための究極のソリューション GMバキュームは最大600ml/minの混合ガスを発生させ、最大1Lのサンプル量を異なる操作圧力値に対して応答時間10秒未満にて、自動的に圧力制御することが可能です。 |
 |
◇さまざまなガスセルに対応 革新的なGMバキュームは、特に異なるガスセルの取り付けに関して、抜群の適応性をもつように設計されています。その高度な機能と柔軟な設定オプションにより、お客様の要求を満たす正確なガス混合と圧力制御を実現します。 |
|
◇コンパクト・省スペース コンパクトなGMバキュームは、無駄な設置スペースに別れを告げ、実験室の効率をアップします。 |
 |
◇自動フィードバックシステム GMバキュームは自動ガス混合プログラムの生成、保存、ロードおよび各チャンネルの割合、混合ガスの総流量、処理時間を設定できます。 |
 |
◇ PC用ソフトウェア PC経由で装置を制御するために、ガス混合工程や圧力コントローラを管理するための全パラメータに直接アクセスできるソフトウェアも提供しています。 |
|
◇簡単な持ち運びと再設置 GMバキュームは優れた機能性だけでなく、持ち運びや再設置のしやすさも自慢です。そのコンパクトで軽量な設計により、手間をかけずにさまざまな場所に移動できるように特別に設計されています。アプリケーションごとの設定が必要な場合でも、迅速な再設置・再設定を保証します。 |
 |
◇容易な連携 USB, Bluetooth, WiFI, RS485 Bus接続に対応しています。 |

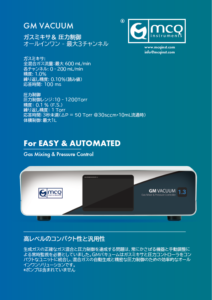

※詳細は製品画像をクリックして下さい。
 |
 |
 |
 |
 |
| 精度(各チャンネル) |
N2、20℃、 101.325kPa(1atm)において |
| 繰り返し精度 | 0.10%(読み値) |
| 応答時間(各チャンネル) | 100 ms |
| 電源 | 内部に格納済み |
| 動作圧力 | 最大0.3MPa |
| 動作温度 | 0 – 50 ℃ |
| 流量(各チャンネル) | 0 – 200 mL/min |
| 混合ガス流量 | 最大 600 mL/min |
| 測定対応ガス | N2、O2、CO2、CH4、大気、He、H2 (他ガスについてはお問い合わせください) |
| 互換性 | Profibus、Modbus、Matlab Simulink、Python |
| 通信 | USB PC インターフェース RS485(オープン独自プロトコル) |
| 接続 | Swagelok NPTまたは6-4mmチューブフィッティング (他接続はお問い合わせください) |
| 入力チャンネル数 | 最大3チャンネル |
| 出口チャンネル数 | 混合ガス1チャンネル |
| ユーザインターフェース | 専用ソフト、タッチディスプレイ |
| 認証 | CE、TUV、cTUVUS、Made in Italy |
圧力コントローラ仕様
| 圧力制御レンジ | 10 – 1200 Torr |
| 精度 | 0.1%(F.S.) |
| 繰り返し精度 | 1 Torr |
| 応答時間 | ～3秒未満(ΔP=50Torr:30sccmにて10mLを流す場合 ) |
| 体積制御 | 最大 1L |
| ポンプ | なし |
※詳細は製品画像をクリックして下さい。
|
|
|
|
|
