optek-Danulat社製 pH電極アダプタ PF12

製品情報

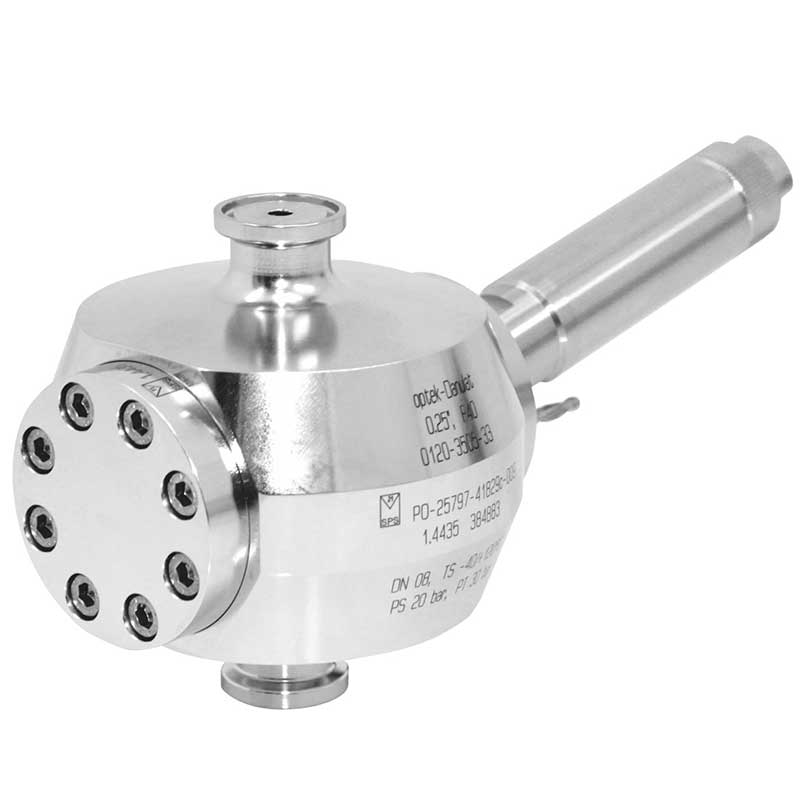

optek-Danulat社製 pH電極アダプタ PF12

様々な産業設備でのインラインpH測定のアプリケーションにおいて、当社のpH電極アダプタは拡張性を持ちます。
一般的なpHプローブ(直径12mm＆長さ120mm)をプロセスの流れに対して最適な角度で設置できます。

主な用途
✔インラインpH電極のためのpH測定アダプタ
✔pH監視
　・品質管理
　・CIPプロセス
　・カラム前/後監視、ろ過
✔pH測定レンジは使用するpH電極の仕様による

資料請求・お問い合わせ

pH電極アダプタ PF12

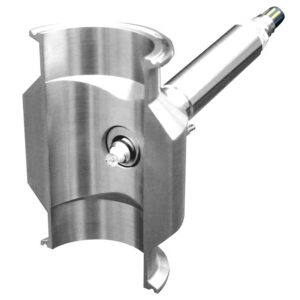

PF12 pH電極アダプタは、pH電極を12度の最適な角度で測定セルに取り付けるように設計されています。これにより、センサはゲルや電解液を充填したガラス電極を使用できるようになり、pH電極の機能と寿命が向上します。
PF12アダプタは、pH電極を完全に固定し、産業用途における環境でpHガラスセンサの安全性を最適化します。ブラインドストッパを使用すると、洗浄やセンサ交換の際にアダプタを閉鎖することができます。

特長と利点

◆サンプル流におけるゲルおよび液体で充填されたpHプローブの最適な配置
　→センサの最適な配置によるpHプローブの性能を維持
◆プロセス中のpHプローブとの衛生的な統合
　→容易な洗浄
◆1つの測定セル(アーマチュア)にpH/導電率プローブ(オプション)
　→最小限の滞留量と必要スペース

製品ラインアップ


インラインプロセス分析計	pH電極アダプタPF12	導電率計 ACS60-35	C800コンバータ	シングルユースセル

測定セル

材質	SUS316L(1.4435)、dF<1%、BN2
材質(接液部)	・SUS316L(1.4435)、 dF <1 %、 BN2　または、・ハステロイC22(2.4602)
表面	電解研磨(Ra<0.4μm(16μinch))
配管径	1/8から6インチ(DN6 – DN150)… 他配管径も使用可能
ソリューショングラウンド	ソリューショングランドプラグ用メス SA483
電極仕様	様々な電極が使用できるサイズを採用Ø 12 x 120 mm、PG 13.5ネジ
耐圧性能	0 – 6 bar (0 – 87 psi)

温度レーティング

耐温性能

-10 °C – 135 °C (14 °F – 275 °F)

記載されている温度-圧力レーティングは制限を受ける場合があります – 取扱説明書をご参照ください。
接液部の適切な材質の選択は、使用者の責任において行ってください。
記載されたデータは予告なしに変更されることがあります。

製品ラインアップ


インラインプロセス分析計	pH電極アダプタPF12	導電率計 ACS60-35	C800コンバータ	シングルユースセル

クロマトグラフィー

バイオテクノロジー分野のタンパク質精製では、通常1つまたは複数のクロマトグラフィー分離工程が必要とされます。

インライン式プロセス分析計は、特にリアルタイムでの測定と制御を行う用途向けに設計されています。この分析計は、クロマトグラフィーの分離効率を改良し、一貫性と再現性を持つデータを与えます。これにより、収率を最大に高め、品質を向上させるための、より明確な分離・分取条件を得ることができます。

カラム前段

温度センサとpHセンサPF12を備えるインライン導電率計ACF60では、導電率、温度、pHのリアルタイムの測定値が得られます。

カラム後段　モニタリング

精製の際には、正確な分離・分取を実現し、収率とタンパク質・DNA分画の純度を最大限にするために、正確で信頼性および再現性が高い測定法が必要です。

カラム出口配管に直接取り付けられた、単波長UV吸光度計AF45または二波長UV吸光度計AF46は、クロマト分離工程の効率を高めます。これにより、精製物の純度が確保され、オフライン試験と手分析の必要性が大幅に低下します。
NIST準拠トレーサブルフィルターセットにより、インラインにおけるセンサの迅速な校正を繰り返し実施できます。

さらに、デッドボリュームが少なくなるよう最適化されたフローセルに取り付けられる、特許取得済みの6電極・4極導電率計ACF60とpHセンサPF12が工程をモニタリングします。0~10μS/cmから0~850mS/cmという幅広い測定レンジを持つことにより、PF12を使用してpH値からゲル充填を調節しつつ、バッファ液からライン洗浄液への移行をモニタリングすることが可能になります。加えて、カラム内の平衡化をモニタリングすることで、カラムが完全な状態であることが確保されます。

　　　　　　　　　　　 UV吸光度計写真

二波長　デュアルチャンネル

主波長(例280nm)では、分取を目的としてタンパク質の濃度が測定されます。同時に副波長(300nm)での測定を行うことにより、主波長では吸収が飽和してしまう最も高い濃度レンジでも読み取り値を得られるようになります。

二波長測定は主波長280nm使って分画分取の開始点または停止点を見極めるために、低ODにおける高精度の分解能を与え、副波長は最大ODの溶離液をモニタリングするために使用されます。

254/280nmの波長組み合わせは、タンパク質の純度とタンパク質への核酸(DNA/RNA)汚染の確認に利用されます。

optek社インライン式プロセス分析計はモジュール方式なので、異なる光路長(OPL)が利用できます。必要とされる濃度レンジによって、OPLと波長の組み合わせを変更し、最も高い再現性と直線性を得ることが可能です。
